Przewodnik po arkuszach ACP: struktura, ognioodporność, lista kontrolna produkcji i zakupów

Dwie oferty na ten sam pakiet fasad mogą różnić się w trzydziestu procentach, podczas gdy w obu arkuszach specyfikacji widnieje napis ACP. Szczelina zwykle ukryta jest pośrodku panelu: jeden arkusz zawiera rdzeń polietylenowy, drugi mineralny rdzeń ognioodporny i ta pojedyncza warstwa decyduje o klasyfikacji ogniowej, przedziale cenowym i budynkach, w których materiał może być legalnie instalowany. Arkusz ACP, skrót od aluminiowego arkusza paneli kompozytowych, to kanapka złożona z dwóch cienkich aluminiowych powłok połączonych z rdzeniem. Dobrze określony, zapewnia płaskość, sztywność i lekkość w jednym materiale; źle określone, staje się to problemem związanym z przestrzeganiem przepisów i odpowiedzialnością.

Z czego składa się arkusz ACP

Każdy arkusz ACP ma tę samą logikę konstrukcyjną. Dwie warstwy aluminium, zwykle o grubości 0,3 do 0,5 mm, walcowane ze stopów serii 1xxx lub 3xxx, składają się z rdzenia z polietylenu (PE), ognioodpornego związku wypełnionego minerałami lub gęstego rdzenia mineralnego klasy A2. Całkowita grubość 3, 4, 5 i 6 mm sprawdza się w większości projektów, a w przypadku ścian zewnętrznych grubość domyślna wynosi 4 mm. Standardowe szerokości kręgów od 1220 do 1575 mm stają się szerokościami paneli w tym samym zakresie, a ponieważ materiał wyjściowy wychodzi z kręgów w sposób ciągły, długości cięcia od 4 do 6 metrów są raczej rutynowe niż zamówienia specjalne.

Wykończenie utrzymuje się na skórkach. Farba poliestrowa nadaje się do paneli wewnętrznych, natomiast powłoka nawierzchniowa PVDF o grubości około 25 do 30 mikronów nałożona na podkład jest akceptowanym systemem zewnętrznym, ponieważ utrzymuje kolor i połysk przed działaniem promieni UV. Efekt warstwowy wyjaśnia tę mechanikę: oddzielenie dwóch cienkich warstw lekkim rdzeniem zwielokrotnia sztywność na zginanie, w związku z czym blacha o grubości 4 mm zachowuje się jak znacznie cięższa płyta, a waży około 6 do 8 kg na metr kwadratowy. Ta sama struktura umożliwia zastosowanie charakterystycznej metody produkcji, w której rowek w kształcie litery V poprowadzony w tylnej powłoce umożliwia złożenie panelu w tacki na chipsy i kasety narożne.

Klasyfikacja ogniowa: granica między rdzeniami PE, FR i A2

Rdzeniem jest linia podziału w tej branży. Arkusze z rdzeniem PE są tanie, łatwe w składaniu i całkowicie uzasadnione w przypadku oznakowań i wnętrz, ale palą się i kapią, a wiele krajów obecnie ogranicza lub zabrania ich stosowania na fasadach powyżej określonej wysokości. Rdzenie FR wypełnione minerałami zazwyczaj osiągają klasę B zgodnie z normą EN 13501-1, podczas gdy rdzenie gęste mineralne osiągają klasę A2-s1,d0, czyli klasę oczekiwaną przez większość norm dotyczących wysokościowców. W Ameryce Północnej równoważną rolę odgrywają wskaźniki rozprzestrzeniania się płomienia i dymu ASTM E84. Zanim jakikolwiek panel wejdzie do specyfikacji elewacji, przeczytaj klasyfikację wydrukowaną na certyfikacie testu, a nie marketingowe słowo „ognioodporny”.

Wykres radarowy skupia kompromisy w jednym widoku, wykorzystując wyniki odzwierciedlające typowe doświadczenie branżowe, a nie pojedyncze wartości laboratoryjne. Profil PE wyjaśnia, dlaczego materiał nadal się sprzedaje: jest niedrogi, łatwo się składa i pozostaje płaski, ale bezpieczeństwo przeciwpożarowe i akceptacja przepisów znajdują się na drugim miejscu. Profil FR to zrównoważona środkowa ścieżka, w ramach której zastępuje się umiarkowaną premią kosztową ratingiem klasy B, który otwiera większość prac na średnim poziomie. Profil A2 rozciąga się aż do zewnętrznej krawędzi, zapewniając bezpieczeństwo przeciwpożarowe i akceptację przepisów, czyli dokładnie to, czego wymagają specyfikacje wieżowców, a jego plastyczność i wyniki kosztowe pokazują cenę tej zgodności. Rdzenie mineralne są sztywniejsze w prowadzeniu i składaniu, a ściślejsza kontrola procesu za nimi zwiększa koszty.

Produkcja wszystkich trzech gatunków na jednym obszarze wymaga linii, która może zmieniać receptury rdzenia i parametry wiązania bez zgadywania:

Linia do produkcji dwukierunkowych metalowych paneli kompozytowych A2 / B1 Linia o podwójnym przeznaczeniu, która umożliwia przełączanie pomiędzy produkcją rdzeni ognioodpornych PE/B1 i klasy A na jednej powierzchni, co odpowiada wcześniejszym omówieniom linii, które zmieniają recepturę rdzenia i parametry łączenia bez zgadywania. Zobacz produkt →

Jak arkusz ACP jest tworzony na linii ciągłej

Prawie wszystkie wysokiej jakości arkusze ACP schodzą z ciągłej linii od zwoju do panelu, a każdy etap pozostawia odcisk palca na gotowym panelu. Górne i dolne cewki aluminiowe są rozwijane i łączone w celu zapewnienia nieprzerwanego zasilania. Etap czyszczenia i wstępnej obróbki chemicznej kondycjonuje powierzchnię, aby farba i klej mogły się przyczepić. Kręgi, które nie są kupowane jako wstępnie pomalowane, przechodzą przez stacje gruntowania i lakierowania nawierzchniowego z piecami do utwardzania. Rdzeń, czy to wytłaczany PE, czy dostarczony arkusz mineralny, jest pokryty termoprzylepną folią, podgrzewany do momentu aktywacji folii i dociskany do obu powłok w zespole rolek dociskowych. Chłodzenie, przycinanie krawędzi i cięcie na wymiar zamykają serię.

Kontrola temperatury w tej sekwencji oddziela panel, który pozostaje związany przez dziesięciolecia, od takiego, który rozwarstwia się w ciągu roku.

Wykres liniowy przedstawia reprezentatywny profil termiczny od wejścia wężownicy do wyjścia z panelu, z wartościami podanymi jako typowe wartości zadane, a nie stałe receptury. Delikatne wspinanie się po rozwijaniu, czyszczeniu i suszeniu usuwa wilgoć bez uszkadzania aluminium. Strefa utwardzania osiąga szczyt w pobliżu 225, ponieważ skład chemiczny farby wymaga pełnego usieciowania w celu zapewnienia przyczepności i odporności na warunki atmosferyczne. Następnie temperatura w strefie laminowania, czyli oknie, w którym folia klejąca aktywuje się i wnika w mikroteksturę skór, utrzymuje się na poziomie około 200°C. Etap docisku utrzymuje ciepło pod ciśnieniem, dzięki czemu linia łączenia tworzy się równomiernie, a końcowy spadek w stronę otoczenia blokuje wiązanie przed cięciem, dlatego też dyscyplina chłodzenia ujawnia się bezpośrednio w wynikach testu odrywania.

Linie przeznaczone do produkcji niepalnej substancji mają ten sam szkielet z węższymi oknami procesowymi:

Linia do produkcji cewek A2 / Linia kompozytowa A2 ACP Dedykowana linia do niepalnego produktu A2, wykorzystująca ten sam opisany proces ciągłego od cewki do panelu, ale z węższymi oknami procesowymi, dzięki czemu jest odpowiednia dla zakładów, dla których stawiane są wymagania jakości paneli ognioodpornych. Zobacz produkt →

Wskaźniki jakości i tolerancje do sprawdzenia przed zakupem

Większość sporów dotyczących jakości ma swoje źródło w kilku mierzalnych właściwościach, dlatego należy zapisać je w umowie. Sprawdź grubość skórki za pomocą mikrometru, ponieważ skórka 0,4 mm sprzedawana jako 0,5 mm jest najczęstszym sposobem na ukrycie marginesu. Sprawdź całkowitą grubość powłoki za pomocą miernika i spodziewaj się systemów PVDF o grubości 25 mikronów lub więcej. Zapytaj o wytrzymałość na odrywanie, zwykle podawaną w przypadku paneli wysokiej jakości na poziomie 4 N/mm lub wyższą, a także o wartości graniczne wygięcia mierzone na rozpiętości dwóch metrów. Waga jest najtańszym badaniem ze wszystkich, ponieważ blacha o niedoważeniu w stosunku do jej nominalnej budowy oznacza, że ​​rdzeń lub powłoki są cienkie.

Wykres kolumnowy porównuje typowe ciężary na metr kwadratowy materiałów, które konkurują o te same budżety na okładziny. Przy masie około 7 kg/m2 standardowy arkusz ACP o grubości 4 mm podcina lite aluminium o grubości 3 mm, zachowując jednocześnie bardziej płaską powierzchnię. Włóknocement i blacha stalowa mają o trzydzieści do siedemdziesięciu procent większą masę, co mnoży się poprzez ramy konstrukcyjne, koszty transportu i godziny montażu. Zaleta zwiększa się wraz z wysokością budynku, gdzie każdy kilogram zaoszczędzony na elewacji zmniejsza obciążenie wsporników i konstrukcji nośnej. Liczby opisują typowe konstrukcje komercyjne, a cięższy ACP ze powłoką o grubości 0,5 mm i gęstym rdzeniem A2 wzrasta do 8 kg/m2, a mimo to nadal prowadzi w grupie. Potraktuj wagę jako kontrolę przesiewową, a następnie potwierdź grubość powłoki i powłoki za pomocą instrumentów.

Wybór linii produkcyjnej za arkuszem

Jeśli kupujesz panele, linia za nimi ma takie samo znaczenie jak arkusz danych; jeśli produkujesz panele, linia jest biznesem. Ciągłe linie łączą powłoki i rdzeń pod kontrolowanym ciepłem i stałym naciskiem docisku, dlatego ich panele wykazują większą płaskość i węższy rozrzut wytrzymałości na odrywanie niż w przypadku produkcji seryjnej. Linie dwukierunkowe pokrywają i łączą obie powłoki w jednym przejściu, ułatwiając obsługę i poprawiając symetrię, podczas gdy w przypadku układów jednokierunkowych zmniejsza się przepustowość w celu uzyskania niższych kosztów wejścia. Możliwość przełączania pomiędzy chemią rdzenia PE, B1 i A2 na jednej linii decyduje o tym, jak szeroki asortyment produktów może obsługiwać zakład.

Klejenie ciągłe a łączenie wsadowe

Prasy do klejenia okresowego kosztują mniej i nadają się do krótkich serii, ale każda przerwa powoduje ponowne wprowadzenie zmian temperatury i ciśnienia na linii łączenia. Linie ciągłe wymagają większych inwestycji z góry i nagradzają zakłady, które prowadzą długie kampanie przy standardowych szerokościach. Oceniając dostawcę, zapytaj, z której linii pochodzi cytowany panel, a następnie poproś o dane dotyczące płaskości i odklejenia z tej samej linii.

Sprzęt wyjściowy również ma znaczenie, ponieważ obróbka wstępna i jakość powłoki decydują o przyczepności i trwałości koloru; linia jest tak dobra, jak jej najczystszy etap. Aby uzyskać szerszy pogląd na powiązane kategorie sprzętu, zobacz ten przegląd linia do produkcji metalowych paneli kompozytowych zakresie, a w przypadku ustrukturyzowanej ścieżki decyzyjnej – przewodnik nt wybór wysokowydajnej linii do produkcji metalowych paneli kompozytowych szczegółowo omawia przepustowość, systemy kontroli i warunki świadczenia usług.

Instalacje obsługujące zarówno segmenty dekoracyjne, jak i ognioodporne często posiadają dedykowaną elastyczną linię do produkcji FR:

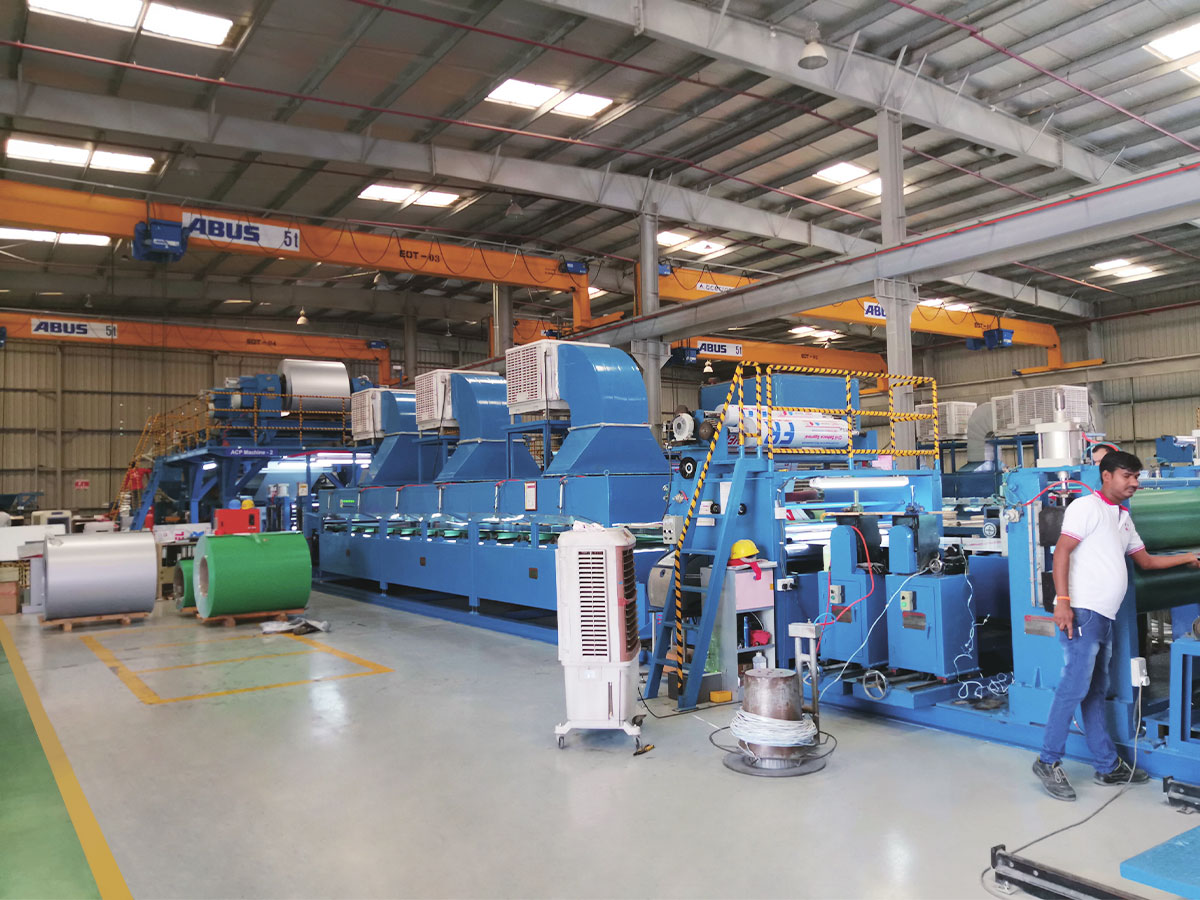

Linia kompozytowa PE/B1-FR ACP Elastyczna linia do laminowania termicznego produkująca ognioodporne aluminiowe panele kompozytowe PE i B1 ze sterowaniem PLC i możliwością wyboru laminacji rolkowej, obsługująca segmenty dekoracyjne i ognioodporne opisane poniżej. Zobacz produkt →

Gdzie arkusze ACP zarabiają na utrzymanie

Arkusze ACP dominują w czterech szerokich obszarach. Okładziny budynków, w tym osłony przeciwdeszczowe, podsufitki i osłony kolumn, są największe i najbardziej wymagające, ponieważ obowiązują zarówno przepisy przeciwpożarowe, jak i gwarancje na warunki atmosferyczne. Do oznakowania i wyznaczania drogi wykorzystuje się cienki arkusz z rdzeniem PE, w przypadku którego odkształcalność i jakość druku mają większe znaczenie niż odporność ogniowa. Dekoracja wnętrz, od okładzin ściennych po sufity, ceni sobie płaskość i różnorodność wykończenia, podczas gdy nadwozia transportowe i obudowy przemysłowe wykorzystują przewagę wagową.

Wykres słupkowy pokazuje przybliżony podział konsumpcji na te obszary, na podstawie typowych wzorców branżowych, a nie jednej kontrolowanej ankiety. Zdecydowanie największy udział mają okładziny elewacyjne i jest to również segment, w którym certyfikaty i gwarancje powłok mają realną wagę handlową. Oznakowania utrzymują stały poziom objętości, ponieważ cienkie arkusze z rdzeniem PE są szybko rozprowadzane i drukowane. Prace wewnętrzne rozwijają się wraz z cyklami renowacji i ponownie wykorzystują te same palety wykończeń, co w projektach zewnętrznych. Zapotrzebowanie w transporcie i przemyśle jest mniejsze, ale często opłaca się za wąskie tolerancje, dlatego elastyczne linie, które mogą zmieniać klasy, zwykle wygrywają tam, gdzie współistnieją wszystkie cztery segmenty.

Kluczowe dania na wynos

Niezbędne rzeczy mieszczą się na jednej liście:

1. Najpierw przeczytaj rdzeń: PE, FR lub A2 decyduje zarówno o cenie, jak i miejscu montażu blachy.
2. Sprawdź grubość powłoki, budowę powłoki i wytrzymałość na odrywanie za pomocą instrumentów, a nie broszur.
3. Preferuj panele z linii ciągłych z udokumentowanymi danymi dotyczącymi płaskości i odrywania.
4. Dopasuj rdzeń do zastosowania: wnętrza tolerują PE, elewacje wieżowców wymagają A2.
5. Dla producentów elastyczność w zakresie różnych gatunków rdzeni zamienia jeden zasób produkcyjny w kilka rynków produktowych.

Niezależnie od tego, czy określasz panele, czy je produkujesz, obowiązuje ta sama logika: rdzeń definiuje produkt, a proces stojący za arkuszem określa jakość, którą możesz udowodnić.
