Odporność ogniowa aluminiowych paneli kompozytowych: objaśniono klasy A2, B1 i B2

Kiedy wykonawca elewacji otrzymał dostawę aluminiowych paneli kompozytowych z certyfikatem A2 na papierze, panele nadal zawiodły na budowie, ponieważ rdzeń był wyraźnie polietylenowy po oderwaniu krawędzi. Ta pojedyncza kontrola ujawniła rozbieżność między dokumentacją a rzeczywistością. Wniosek powinien przyświecać każdemu kupującemu: płyty z rdzeniem mineralnym A2 nie przyczyniają się znacząco do pożaru, płyty o zmniejszonej palności B1 są odporne na zapłon, ale palą się pod wpływem długotrwałego narażenia, a standardowe płyty z rdzeniem polietylenowym topią się, zapalają i przyspieszają rozprzestrzenianie się płomienia. W tym artykule wyjaśniono, co determinuje takie zachowanie, w jaki sposób mierzona jest klasyfikacja A2, B1 i B2 oraz dlaczego linia produkcyjna jest prawdziwą gwarancją każdego certyfikatu odporności ogniowej.

Co decyduje o odporności ogniowej aluminiowego panelu kompozytowego

Panel ACP to kanapka złożona z dwóch cienkich aluminiowych powłok i rdzenia polimerowego. Naskórek aluminium topi się w temperaturze około 660 stopni Celsjusza, ale podczas spalania nie wydziela znacznej ilości ciepła. Rdzeń jest komponentem kontrolującym zachowanie się ognia.

• Skład rdzenia: standardowy polietylen, polietylen o zmniejszonej palności lub niepalna mieszanka wypełniona minerałami
• Jednorodność rdzenia: spójne mieszanie i wypełnianie na całej szerokości panelu
• Siła wiązania: klej musi wytrzymać wysoką temperaturę i zapobiegać przedwczesnemu złuszczaniu się naskórka
• Grubość naskórka: grubsze naskórek opóźnia kontakt płomienia z rdzeniem, ale nie zmienia klasyfikacji ogniowej

Praktyczna konsekwencja jest prosta. Dwie płyty z identycznymi powłokami aluminiowymi mogą zachować się zupełnie inaczej podczas pożaru, jeśli ich rdzenie się różnią. Z tego powodu dyskusja na temat odporności ogniowej musi zaczynać się od rdzenia i kończyć na procesie produkcyjnym.

Wyjaśnienie klasyfikacji ogniowych A2, B1 i B2

Klasyfikacje ogniowe są definiowane na podstawie testów reakcji na ogień, a nie języka marketingowego. W Europie odniesieniem jest EN 13501-1. W Chinach normą jest GB/T 8624. Obydwa systemy oceniają uwalnianie ciepła, rozprzestrzenianie się płomienia, wytwarzanie dymu i płonące kropelki, a następnie przypisują panel do klasy.

A2 to nie tylko lepszy B1. Test A2 wymaga bardzo niskiego całkowitego uwalniania ciepła, niskiej szczytowej szybkości uwalniania ciepła i braku płonących kropel. B1 nadal umożliwia spalanie, ale ogranicza prędkość rozprzestrzeniania się płomienia po płycie. W praktyce panele A2 można montować na elewacjach bez dodatkowych warstw ognioodpornych, natomiast panele B1 w wielu krajach wymagają stosowania przegród szczelinowych i przegród ogniowych pomiędzy kondygnacjami.

Odczytywanie danych testowych: ograniczanie indeksu tlenu i szybkości wydzielania ciepła

Dwie liczby dają szybki i rzetelny obraz rdzenia panelu, zanim trafi on do budynku. Pierwszym z nich jest ograniczający indeks tlenowy. Druga to szczytowa szybkość uwalniania ciepła z testu kalorymetru stożkowego. Obydwa pojawiają się w dokumentacji testowej, która powinna być dołączona do każdego zasilacza ACP o odporności ogniowej.

Ograniczanie indeksu tlenu według materiału rdzenia

Graniczny indeks tlenowy wskazuje minimalne stężenie tlenu, przy którym materiał pali się po usunięciu źródła zapłonu. Normalne powietrze zawiera około 21 procent tlenu i właśnie dlatego standardowy rdzeń polietylenowy o LOI wynoszącym 18 łatwo pali się w pożarze pomieszczenia. Rdzeń ognioodporny B1 zwykle osiąga LOI od 30 do 35, co oznacza, że ​​potrzebuje atmosfery bogatej w tlen, aby móc się palić i zwykle sam gaśnie, gdy płomień zniknie. Rdzeń mineralny A2 osiąga wartości LOI powyżej 60, zatem nie podtrzymuje spalania przy żadnym stężeniu tlenu dostępnym podczas pożaru budynku. Ta jedna liczba wyjaśnia większość praktycznych różnic między trzema poziomami produktów, zanim jeszcze zaplanowano test na dużą skalę.

Szybkość uwalniania ciepła w czasie

Krzywe te pokazują, jak szybko materiał rdzenia uwalnia ciepło podczas testu kalorymetru stożkowego przy intensywności promieniowania podobnej do rozwijającego się pożaru w pomieszczeniu. Standardowy rdzeń PE osiąga szczytową szybkość uwalniania ciepła wynoszącą około 650 kilowatów na metr kwadratowy w ciągu dwóch minut ekspozycji. Rdzeń ognioodporny B1 osiąga szczyt przy około 300 kilowatach na metr kwadratowy, co stanowi mniej niż połowę wartości szczytowej PE, ale nadal stanowi znaczący udział w pożarze. Rdzeń mineralny A2 przez cały test utrzymuje się na poziomie poniżej 60 kilowatów na metr kwadratowy, dlatego też panele A2 opisano jako mające znikomy wpływ na ogień. Szczytowa szybkość uwalniania ciepła kontroluje pionowe rozprzestrzenianie się płomienia na fasadzie, a różnica między trzema krzywymi to różnica między opanowanym ogniem a pożarem rozprzestrzeniającym się w górę przez przegrodę budynku.

Gdzie wymagana jest każda klasa ogniowa

Przepisy budowlane wykorzystują klasyfikację ogniową, aby ograniczyć skutki pożaru, a wymagana klasa wzrasta wraz z wysokością budynku, obciążeniem mieszkańców i trudnością ewakuacji. Poniższa tabela wykorzystuje pięciopunktową skalę, aby pokazać minimalne wymagania według zastosowania.

W tabeli zastosowano pięciopunktową skalę wymagań do wybranych zastosowań budowlanych. Wysokie fasady i stacje transportowe znajdują się na maksymalnym poziomie, ponieważ pionowe rozprzestrzenianie się płomieni jest głównym zagrożeniem dla bezpieczeństwa życia. Na większości rynków regulowanych szpitale i szkoły wymagają klasy A2, ponieważ wśród mieszkańców znajdują się osoby, które nie mogą się ewakuować. Niskie budynki komercyjne czasami przyjmują klasę B1, ale tylko wtedy, gdy projekt elewacji dodaje bariery szczelinowe i zabezpieczenia przeciwpożarowe. Ekspozycje wewnętrzne i eksponaty tymczasowe mają najniższy próg, ale nawet tam rdzeń B1 jest bezpieczniejszy, gdy w pobliżu znajdują się kable oświetleniowe i listwy zasilające. Skala jest uproszczeniem, ale odzwierciedla logikę norm takich jak EN 13501 i GB/T 8624.

Porównanie paneli rdzeniowych A2, B1 i standardowych PE

Decyzja rzadko dotyczy wyboru najbezpieczniejszego materiału oddzielnie. Chodzi o dopasowanie panelu do profilu ryzyka budynku i budżetu. Poniższy wykres radarowy porównuje trzy typy rdzeni w oparciu o sześć kryteriów.

Wykres radarowy porównuje rdzenie A2, B1 i standardowe rdzenie PE według sześciu kryteriów, które wpływają zarówno na decyzje dotyczące bezpieczeństwa, jak i komercyjne. A2 jest liderem w zakresie bezpieczeństwa przeciwpożarowego i ochrony środowiska, ponieważ rdzeń mineralny nie pali się i wytwarza mniej dymu. B1 wygrywa pod względem równowagi odkształcalności i kosztów, dlatego pozostaje popularnym wyborem do okładzin wewnętrznych i oznakowań. Standardowy PE jest najłatwiejszy do cięcia, składania i kształtowania oraz jest najtańszy w produkcji, ale jego słaba odporność na ogień pozwala na usunięcie go ze ścian zewnętrznych w większości jurysdykcji. Kształt każdego wielokąta pokazuje, że żaden pojedynczy rdzeń nie jest najlepszy w każdej osi, dlatego kupujący musi dopasować klasę panelu do profilu ryzyka budynku. W praktyce A2 jest obowiązkowe, gdy w grę wchodzi bezpieczeństwo życia, a PE jest dopuszczalne tylko wtedy, gdy ryzyko zapłonu jest niskie, a drogi ucieczki są krótkie.

Dlaczego linia produkcyjna decyduje o tym, czy certyfikat jest prawdziwy

Klasyfikacje A2 i B1 obowiązują tylko wtedy, gdy panel produkowany jest w stabilnym i kontrolowanym procesie. Rdzeń mineralny w płycie A2 musi być równomiernie rozłożony na całej szerokości płyty. Jeśli skład rdzenia różni się w zależności od rolki, odporność na ogień zmienia się wraz z nią. Linia, która została przerobiona ze standardowej produkcji PE, może nie utrzymywać profilu temperatury, precyzji mieszania i ustawień ciśnienia wymaganych dla rdzenia A2.

Z tego powodu poważni producenci paneli oddzielają swoje linie A2 od linii PE i dokumentują procedury wymiany. Odporność ogniowa zależy zarówno od procesu produkcyjnego, jak i od składu chemicznego rdzenia. Linia zbudowana z myślą o wyjściu w formacie A2 będzie obejmować precyzyjne dozowanie, wbudowane testy odrywania i kontrolę grubości, których nie jest w stanie zapewnić linia ogólnego przeznaczenia.

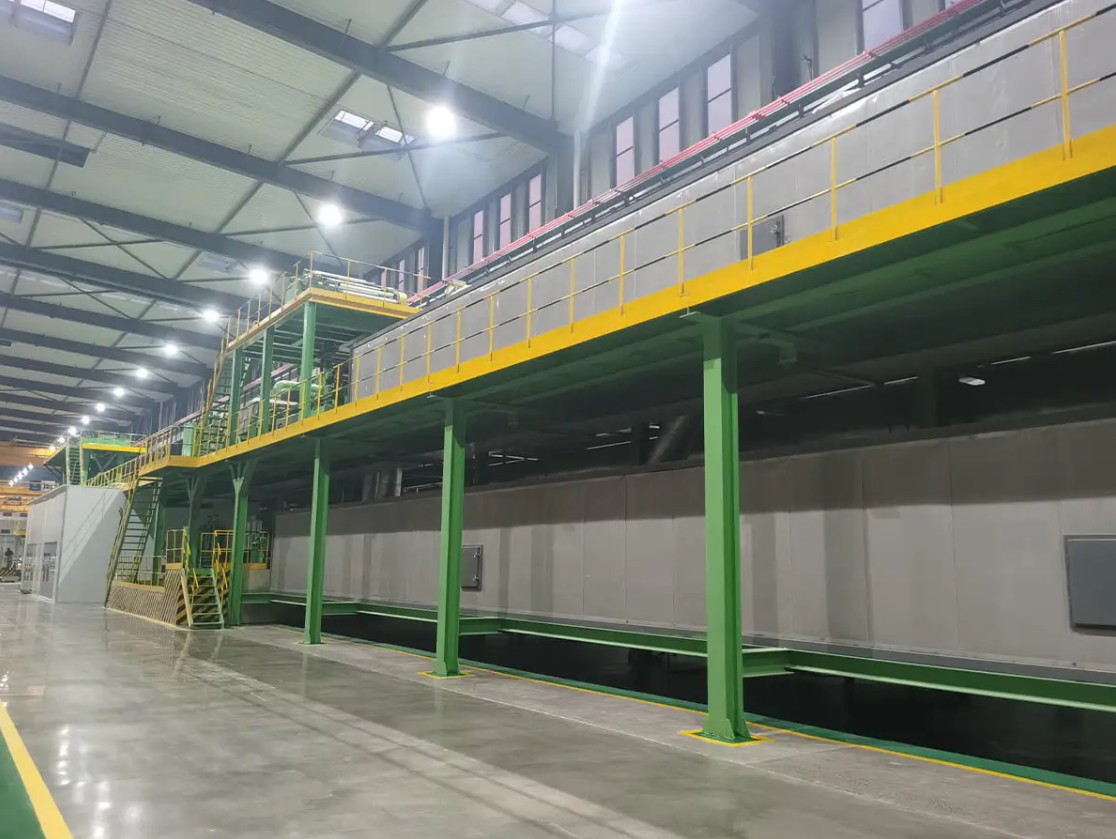

Linia do laminowania metalowych paneli kompozytowych A2 z ogrzewaniem na podczerwień Ta linia do ciągłego laminowania została zaprojektowana specjalnie dla ognioodpornych paneli A2, oddzielając przygotowanie rdzenia od laminowania, aby uprościć inwestycję. Piec na podczerwień trzeciej generacji zmniejsza zużycie energii o ponad 50%, co czyni go praktycznym wyborem w przypadku stałej, wysokiej wydajności produkcji. Zobacz produkt →

Kiedy panele produkowane są na linii zaprojektowanej dla danego gatunku, certyfikat staje się oświadczeniem o trwającym procesie, a nie jednorazowym testem. Jest to różnica pomiędzy przypadkowym przejściem partii a każdą partią spełniającą ten sam standard.

Co należy sprawdzić przy zakupie ognioodpornych paneli ACP

Kupujący często są zaskoczeni, że ta sama nazwa gatunku może obejmować bardzo różne poziomy jakości. Poniższe kontrole pozwolą oddzielić prawdziwy panel ognioodporny od panelu ze zmienioną etykietą.

1. Poproś o oryginalny raport z testów i porównaj opis panelu, grubość i gęstość rdzenia z dostarczonym towarem.
2. Potwierdź, że dostawca produkuje na linii przeznaczonej dla rdzenia A2 lub B1, a nie na zmodyfikowanej linii PE.
3. Rozerwij próbkę z co najmniej trzech różnych cewek i sprawdź kolor, gęstość i jednorodność rdzenia.
4. Poproś o zapis partii dotyczący dozowania dodatku uniepalniającego dla każdej serii produkcyjnej.
5. Wyślij próbki z różnych dat produkcji do niezależnego laboratorium w celu przeprowadzenia badań weryfikacyjnych.

Certyfikat to migawka jednego testu na jednym zestawie paneli. Jednorodność partii do partii jest właściwością sprzętu produkcyjnego, a nie certyfikatu. Jeśli dostawca nie może wykazać kontrolowanego dozowania, rejestrowania temperatury i kontroli jakości na bieżąco, etykieta A2 nie jest godna zaufania.

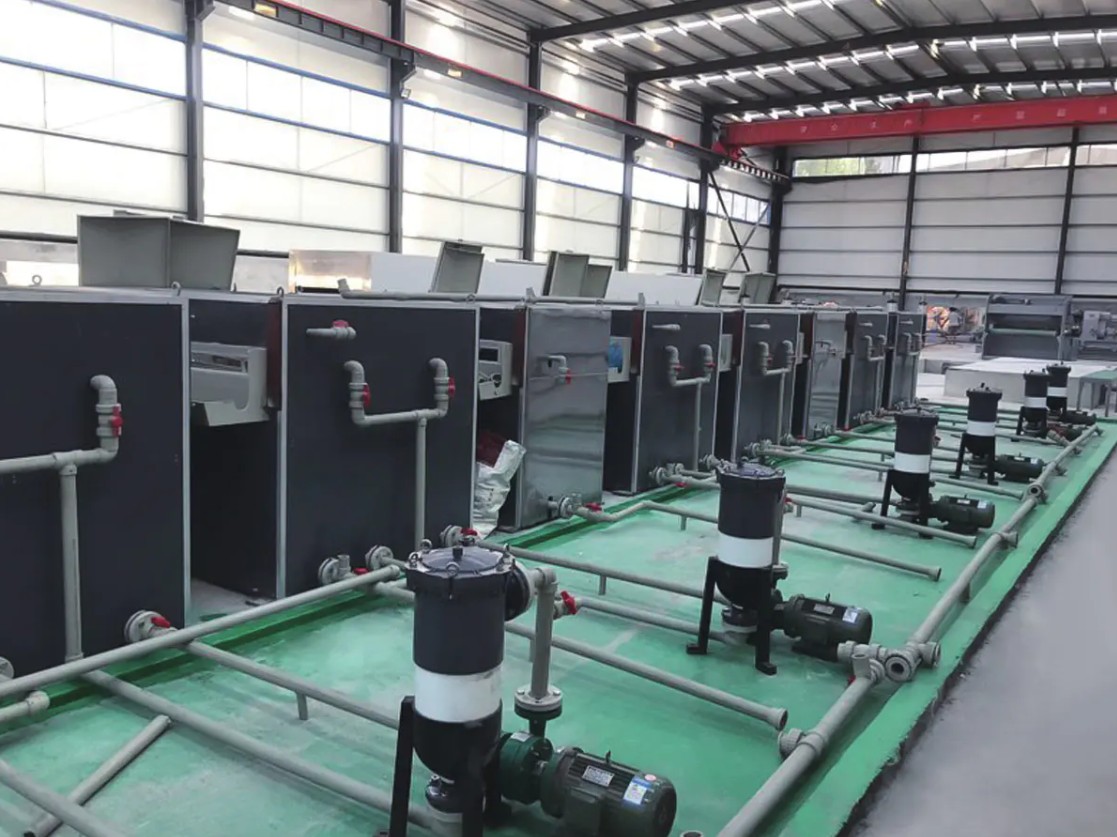

Zintegrowana linia do produkcji cewek A2 i paneli kompozytowych Ta linia produkcyjna łączy rdzeń mineralny, klej i naskórek metalowy w jednym ciągłym procesie, zapewniając precyzyjną kontrolę niezbędną do certyfikacji gatunku. Jest to kluczowa inwestycja dla producentów wchodzących na rynek A2, zapewniających niezawodną jednorodność każdej partii. Zobacz produkt →

Dla producentów paneli planujących wejście na rynek A2 linia do produkcji cewek A2 jest kluczową inwestycją, ponieważ integruje rdzeń mineralny, klej i powłoki aluminiowe w jednym ciągłym procesie z precyzją wymaganą przez certyfikację gatunku.

Dopasowanie linii produkcyjnej do docelowego stopnia palności

Po potwierdzeniu wymaganego gatunku kolejnym pytaniem jest, czy producent paneli potrzebuje linii o jednym gatunku, czy linii elastycznej. Produkcja cewek A2 przebiega ze stabilną prędkością, a rdzeń mineralny wymaga precyzyjnej kontroli napięcia. Produkcja B1 przebiega w innym profilu temperaturowym, ponieważ polietylen zmniejszający palność ma inną płynność stopu. Linia, która twierdzi, że produkuje oba gatunki, powinna zostać zweryfikowana oddzielnie dla każdej konfiguracji.

Linia do produkcji metalowych paneli kompozytowych podwójnej klasy A2/B1 Ta elastyczna linia umożliwia przełączanie pomiędzy wytłaczanymi rdzeniami PE/B1 i nieorganicznymi rdzeniami A2 za pomocą platformy mobilnej, dzięki czemu jedna maszyna może obsługiwać zarówno rynki wieżowców, jak i niskich budynków. Zapewnia szybką zmianę i zmniejsza potrzeby kapitałowe producentów stosujących różne klasy odporności ogniowej. Zobacz produkt →

Linia dwukierunkowa A2/B1 daje producentowi elastyczność w zakresie zmiany materiału rdzenia i gatunku wyjściowego bez konieczności zakupu osobnej maszyny. Jest to przydatne dla producentów paneli, którzy obsługują rynki zarówno wysokich, jak i niskich budynków. The przewodnik dotyczący wyboru wysokowydajnej linii do produkcji metalowych paneli kompozytowych obejmuje bardziej szczegółowo roczną produkcję, czas przezbrajania i obsługę materiałów podstawowych.

Odporność ogniowa zaczyna się w rdzeniu i kończy na linii produkcyjnej

Odporność ogniowa aluminiowych paneli kompozytowych jest mierzalną, zdefiniowaną standardowo właściwością, która zaczyna się od receptury rdzenia, a kończy na dyscyplinie linii produkcyjnej. A2 to jedyny gatunek, który w praktyce można nazwać niepalnym. B1 to poważny, ale ograniczony poziom bezpieczeństwa. Standardowych paneli PE nie należy stosować tam, gdzie istnieje ryzyko ewakuacji lub pionowego rozprzestrzeniania się płomieni.

Kupujący, którzy zweryfikują raport z testu, porównają graniczny indeks tlenowy i szybkość wydzielania ciepła oraz skontrolują linię produkcyjną, nie będą zaskoczeni kolejną inspekcją na miejscu. Jeśli panele na ciężarówce mają tę samą klasę co certyfikat, profil ryzyka budynku jest dokładnie taki, jaki zamierzył architekt.

Skontaktuj się z naszym zespołem inżynierów w celu omówienia wymagań linii A2 i B1, dostaw materiałów podstawowych i kryteriów akceptacji technicznej przed sfinalizowaniem planu wyposażenia.
